光纜終端盒怎么接
發表時間：2017-06-27

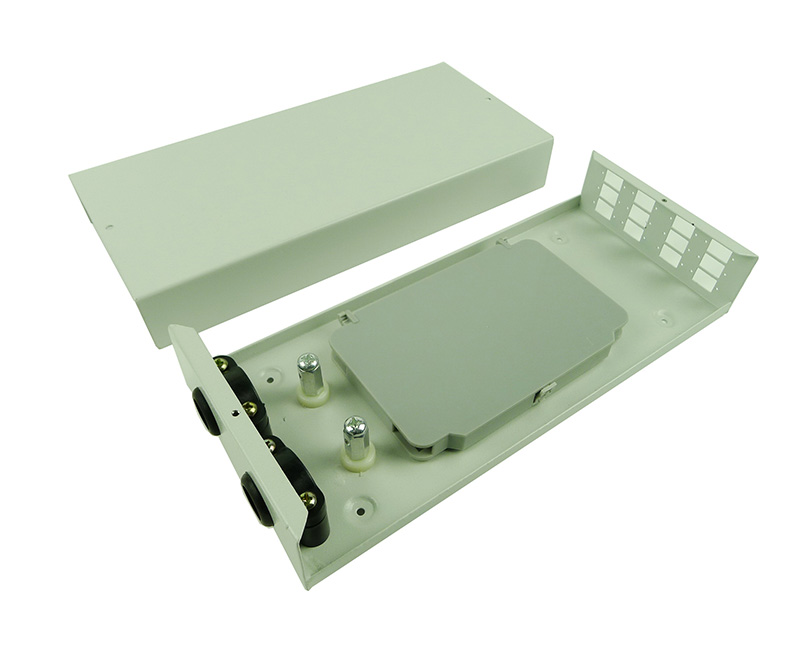

光纜終端盒系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分支接續，并對光纖接頭起保護作用。光纜終端盒主要用于光纜終端的 固定，光纜與尾纖的熔接及余纖的收容和保護。下面我們來了解一下光纜終端盒怎么接。
一、光纜-終端盒-尾纖連接關系：
步驟 1：室外光纜光纜接入終端盒，目的是將光纜中的光纖與尾纖進行熔接，通過跳線，將其引出。
步驟 2：將光纖跳線接入光纖收發器，目的是將光信號轉換成電信號。
步驟 3：光纖收發器引出的便是電信號，使用的傳輸介質便是雙絞線。此時雙絞線可接入網絡設備的 RJ-45 口。到此為止，便完成了光電信號的轉換。
說明：現在網絡設備有很多也有光口（光纖接口），但如果沒有配光模塊設備（類似光纖收發器功能），該口也不能使用。其中光模塊設備傳輸什么信號配什么業務模塊。如：網絡就是光收發器、電話。
二、光纜終端盒、尾纖的作用和接法
光纜終端盒作用：主要用于光纜終端的固定，光纜與尾纖的熔接及余纖的收容和保護。
接入的光纜可以有多芯。
例如：一根4芯的光纜（光纜中有4根纖芯），那么，這根光纜經過終端盒，便可熔接出最多4根尾纖，即往外引出4根跳線。
尾纖：一端有連接頭，另一端是一根光纜纖芯的斷頭。通過熔接，與其他光纜纖芯相連。
尾纖作用：主要是用于連接光纖兩端的接頭。尾纖一端跟光纖接頭熔接，另一端通過特殊的接頭跟光纖收發器或光纖模塊相連，構成光數據傳輸通路。
一般我們購買不到純粹的尾纖，而是所謂的跳線，中間一剪開，便成了尾纖。
尾纖：用在終端盒里，連接光纜中的光纖，通過終端盒耦合器（適配器），連接尾纖和跳線。
跳線：跳纖兩頭都是活動接頭。起連接尾纖和設備作用。
光纜終端盒：是在光纜敷設的終端保護光纜和尾纖熔接的盒子。
光纖耦合器：是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤。也可實現轉換，如SC轉FC頭。
光纖終端盒：是一條光纜的終接頭，他的一頭是光纜，另一頭是尾纖，相當于是把一條光纜拆分成單條光纖的設備。
光纖熔接盒：是兩條光纜對接成一條長的光纜用的。他們之間是不能互換使用的，光纜與光端機之間是通過光纖終端盒連接的，也就是光端機上只能插尾纖。
光纖終端盒和熔接盒是否可以這樣理解呢？在其中光纖的兩個頭熔接，只不過前者是光纜和尾纖的熔接，后者是光纜之間的熔接。
光纖接續盒和終端盒是不一樣的接續盒是全密封的可以防水但是它無法固定尾纖，終端盒不防水，內部結構一邊可固定光纜,一邊可固定尾纖。
耦合器只能連接兩條尾纖并且分SC/PC FC/PC等接口，而光纜和尾纖之間是用熔接機熔接的是死的。
那么尾纖與跳線有什么區別？把跳線一分為二可以做為尾纖用么？
尾纖只有一頭是活動接頭，跳纖兩頭都是活動接頭，接口有很多種類，不同接口需要不同的耦合器，跳纖一分為二可以做為尾纖用。
