簡介：

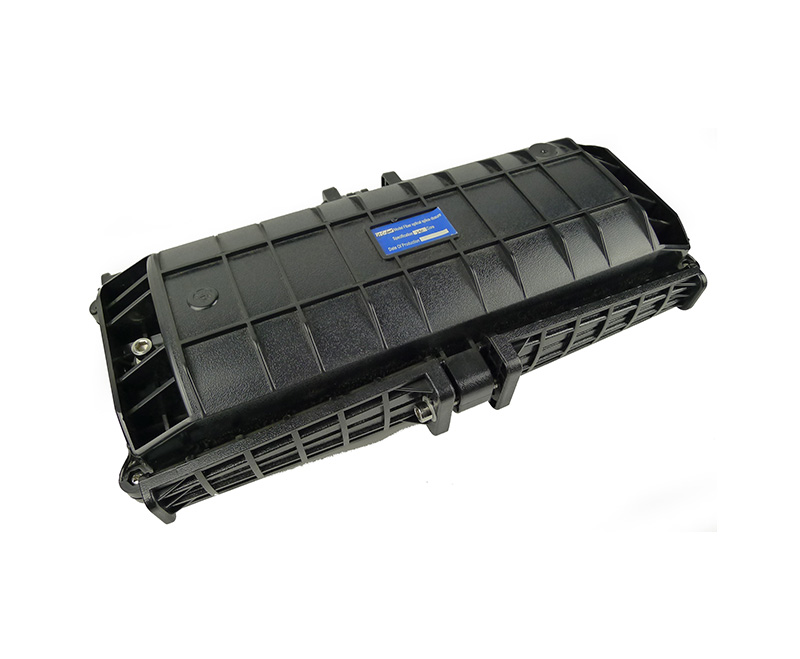

立式光纜接續盒,又叫光纜接頭盒和炮筒,是光纜的端頭接入的地方，然后通過光纖跳線接入光交換機。阻止大自然中熱、冷、光、氧和微生物引起的材料老化，并 且具有優良的力學強度，堅固的光纜接頭盒外殼及主體結構件能夠忍受最惡劣的環境變化，同時起到阻燃，防水作用，使震動、撞擊、光纜拉伸、扭曲等得到保護。



內部結構：



1.支撐架：是內部構件的主體。

2.光纜固定裝置：用于光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定；二是光纜與支撐架夾緊的固定；三是光纜與接頭盒進出纜用熱縮護套 密封固定。

3.光纖安放裝置：能有順序地存放光纖接頭和余留光纖，余留光纖的長度應不小于1米，余留光纖盤放的曲徑不小于35mm。其中收容盤多可四層，容量較大，并能 根據光纜接續的芯數調整收容盤。

4.光纖接頭保護：把熱縮后的保護套管放在收容盤里的纖芯固定夾上也可采用硅膠固定法。

5.光纜與接頭盒密封：對光纜及底座進纜處用砂布將接頭盒和光纜的交接處進行打磨，用清潔劑把打磨處擦干凈，貼上鋁箔，再將熱縮管放在接頭盒的入纜處，用 噴燈按照先中間后向兩端緩慢加熱，使整個熱縮管完全收縮即可。



用途：



1.適用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。

2.結構光纜的終端機房內的接續。

3.光纜接續盒通常適用于室內或非露天的室外使用，不適合于露天使用，如要使用，應采取保護措施。工作溫度：室內型：-5℃~+40℃；室外型：-20℃-+60℃。



分類：



1.按外形結構分類，可分為帽式和臥式。

2.按外殼材料分類，可分為塑料外殼和金屬外殼。

3.按光纜連接方式分類，分為直通連接和分歧連接。

4.按密封方式分類，分為熱收縮密封型和機械密封型。

5.根據光纜敷設方式有架空、管道（隧道）和直埋等類型。

6.按是否可以裝配適配器分類，可以分為可裝配適配器型和不可裝配適配器型。



功能與特點：



1.光纜接續盒可同時用于部分主干光纜與分歧光纜熔接、部分主干光纜與尾纖或尾纜熔接，通過跳纖連接到光交換設備。可以省去網絡箱內的熔接單元、配線單元 、網絡箱殼體的部分材料、光纜接續盒到網絡箱的光纜及整個作業過程。

2.光纖熔接單元，光纖收容盤增加或減少快速省時，光纖收熔盤翻轉角度達到90℃以上，為將來擴容、維護提供方便。

3.光纖配線單元，能安裝FC、SC、ST、LC適配器的固定模塊，安裝十分方便，可根據用戶需要配置，各模塊尺寸及安裝孔相同。

4.創新的結構設計，安裝方便可靠，整套塑件采用科學配方的高強度PC工程塑料，注塑成型能在－40℃～+65℃自然環境下長期使用。

5.專利產品——彈性體密封構件能達到多次重復開啟，重復使用，保持密封性能良好。

6.多功能光纜接續盒，可掛壁或抱桿安裝。為光纖網絡建設實現FTTH接入降低成本，又提高了通信質量。
