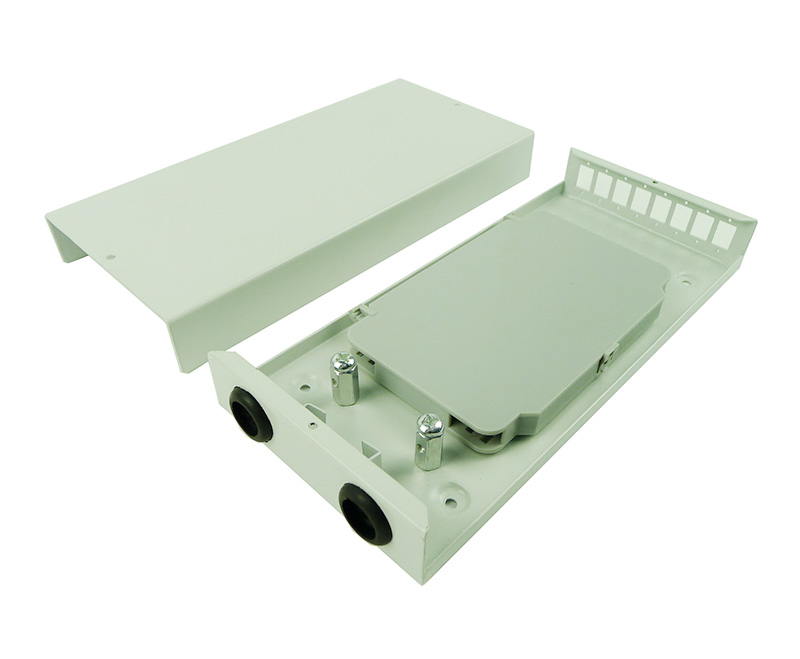

工程塑料ABS材質光纜終端盒的結構和功能
發表時間：2017-06-09
光纜終端盒簡稱OTB，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于室內光纜的直通力接和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用。
工作環境:
工作溫度：-25℃～+40℃；相對濕度：≤85%(+30℃時)；
儲存溫度:一25℃～+55℃；大氣壓力：70kPa～106kPa。
技術參數:
連接器損耗（包括插入、互換、重復） ≤0.5dB；
插入損耗 ≤0.2dB；
回波損耗 FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB；
拉伸 ≥500N（盒體與任一光纜間能承受的軸向拉伸力）；
壓扁 ≥200N（垂直靜電力）；
絕緣電阻 ≥2×104MΩ(500V/DC)（盒體高壓防護接地裝置與盒體之間）；
抗電壓強度 ≥3000V(DC)/1min不擊穿、無飛弧（盒體高壓防護接地裝置與盒體之間）；
阻燃性 符合GB/T5169.7-1985標準（針對工程塑料ABS材質）；
使用壽命 ＞20年。
使用說明:
1.擰開上面的螺絲，打開上蓋；
2.預留出要熔接的光纜，將光纜內的鋼絲固定在前端的支架上，并將光纜固定在進纜口；
3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起，固定在熔纖盤里；
4.蓋上上蓋，擰上螺絲。
